제품 상세 정보:
|
| 상품 이름: | 500 밀리미터 포-하이 거꾸로 할 수 있는 냉간압연기 기계 | 입력 코일 사이즈: | 2.0~3.0×400 밀리미터 |
|---|---|---|---|
| 출력 코일 사이즈: | 1.0~2.0×400 | 코일 크기: | 외경 맥스. 1600 밀리미터 |
| 코일 중량: | 맥스. 5T | 코일 내경: | 508 밀리미터 |
| 전조압력: | 맥스. 3500 나트 | 회전속도 (rolling speed): | 맥스. 150개 Ｍ / 분 |
| 높이로 일하는 유닛: | 1000 밀리미터 | 단위 작동하는 방향: | 왼쪽부터 오른쪽 (그것이 사용자에 의해 결정됩니다) |
| 강조하다: | 0.3-0.8mm 벽 패널 롤 성형 기계,CE 벽면 롤 성형 기계,15m/min 롤 성형 장비 |
||
1. 상품 이름

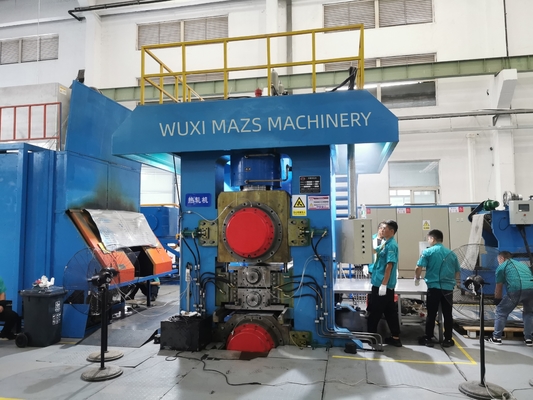

MAØ175×500/Ø460×470 500 밀리미터 포-하이 거꾸로 할 수 있는 냉간압연기는 지멘스 6RA80 시리즈 가득 찬 디지털을 정렬시킵니다
2. 애플리케이션 :
400 밀리미터의 넓이, 끝난 product1.0 mm~2.0 m컴의 두께로 탄소강과 저합금강의 굴리기를 위해 사용됩니다
3.프로세서 플로우 :
Cutting→welding-loop (용접 시험 이음새) →vertical 롤 중앙부 →를 평평하게 하는 Loading→Uncoiling→Pinch→Straight 머리
5개 명부는 built→ 포-하이 냉간압연기 → Recoiler→Unloading 였습니다
4. 주요 기술 명세서 :
| 아니오. | 기술적인 매개 변수 | |
| 1 |
원료 상태 |
보통 탄소강 |
| 2 |
입력 코일 사이즈 |
2.0~3.0×400 밀리미터 |
| 3 |
출력 코일 사이즈 |
1.0~2.0×400 밀리미터 |
| 4 |
전조압력 |
맥스. 3500 나트 |
| 5 |
회전속도 (rolling speed) |
맥스. 150개 Ｍ / 분 |
| 6 |
언코일링 긴장 |
맥스. 30 나트 |
| 7 |
리코일러 드럼 팽창 직경 |
맥스. 508 밀리미터 ; 민. 495 밀리미터 |
공급의 5.scope
| 부정
|
공급의 내용 |
수량. |
공급자 |
구매자 |
발언 |
| 나 |
기계 부분 |
||||
|
1 |
코일 자동차 |
1개 세트 |
√ | ||
|
2 |
언코일러 |
1개 세트 |
√ | ||
|
3 |
스트레이트너 |
1개 세트 |
√ | ||
|
4 |
수평선 절단기 |
1개 세트 |
√ | ||
|
5 |
용접 플랫폼 |
1개 세트 |
√ | ||
|
6 |
루프 |
1개 세트 |
√ | ||
|
7 |
엔터 위기와 공급 |
1개 세트 |
√ | ||
|
8 |
위로 다섯 롤러 비우드 |
1개 세트 |
√ | ||
|
9 |
주요 제분소 기계 |
2개 세트 |
√ | ||
|
10 |
4 PC |
√ | |||
|
11 |
합병된 기어 박스 |
1개 세트 |
√ | ||
|
12 |
익스체인지 롤러 유닛 |
2개 세트 |
√ | ||
|
13 |
출구판 |
1개 세트 |
√ | ||
|
14 |
리코일러 |
1개 세트 |
√ | ||
|
15 |
손수레를 언로딩시키기 |
1개 세트 |
|||
|
16 |
토대와 결합 |
1개 세트 |
|||
| II |
유압식 장치 |
||||
|
1 |
가는 기름 급유 주유소 |
1개 세트 |
√ | ||
|
2 |
저압 수력 스테이션 |
1개 세트 |
√ | ||
|
3 |
조관을 위한 수력 스테이션 |
1개 세트 |
√ | ||
|
4 |
엠루스온 윤활 시스템 |
1개 세트 |
√ | ||
| 3세 |
모터 & 전기 제어 설비 |
||||
|
1 |
메인 모터 |
2개 세트 |
√ | ||
|
2 |
리코일러 모터 |
1개 세트 |
√ | ||
|
3 |
송신 장치와 PLC 체제 |
1개 세트 |
√ | ||
|
4 |
주요 압연기의 DC 구동 장치 |
1개 세트 |
√ | ||
|
5 |
코일러의 DC 구동 장치 |
1개 세트 |
√ | ||
|
6 |
작동 박스 |
1개 세트 |
√ | ||
| iv |
다른 부분 |
||||
|
1 |
두께 게이지 장치 |
2개 세트 |
√ |
사용자에 의해 제공됩니다 |
|
|
2 |
워크샵에서 케이블과 전선의 설치 |
1 뱃치 |
√ |
사용자에 의해 제공됩니다 |
|
|
3 |
워크샵 배관 |
1 뱃치 |
√ |
사용자에 의해 제공됩니다 |
|
|
4 |
발판 볼트와 블록 |
1 뱃치 |
√ |
사용자에 의해 제공됩니다 |
|
|
5 |
워크샵 울타리와 커버 판 |
1 뱃치 |
√ |
사용자에 의해 제공됩니다 |
|
|
6 |
저전압 분포 캐비넷 |
1 PC |
√ |
사용자에 의해 제공됩니다 |
|
|
7 |
고조파 시스템 |
1개 세트 |
√ |
사용자에 의해 제공됩니다 |
|
