4-16mm 두께 시트 레벨링 절단 길이 CTL 기계

1. 상품 설명:

두꺼운 Sheet Leveling Cut to Length Line PLC 시스템을 사용하여 제어 및 모니터링

2. 소개:

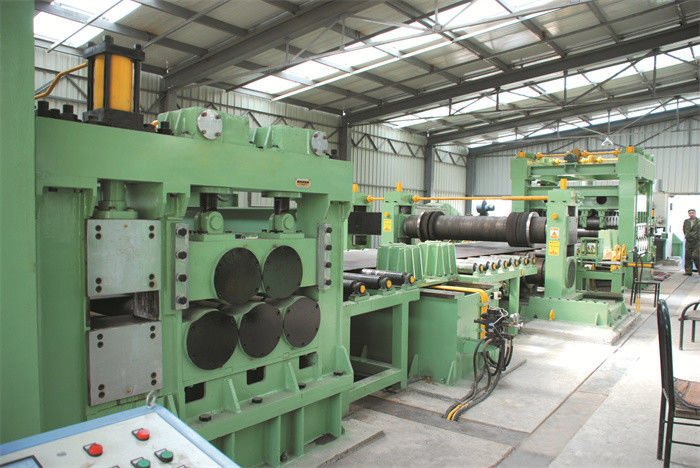

후판 길이에 맞게 절단된 라인은 코일 스트립을 풀고 레벨링한 다음 레벨링된 플랫 스트립을 특정 길이의 시트로 전단하여 최대 라인 속도 20m/min에 대한 고객의 요청을 충족할 수 있습니다.

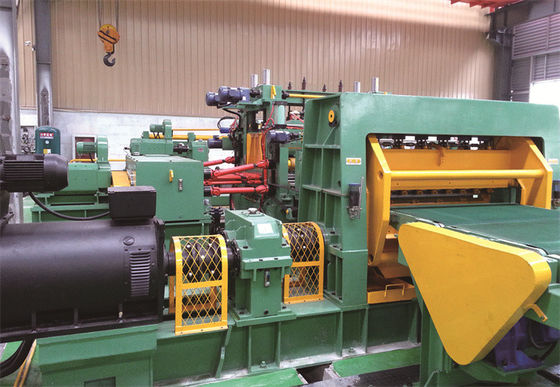

길이 절단 라인(플레이트 CTL 기계)에는 DC 또는 AC 모터로 구동되는 프리 레벨링 머신 1대와 미세 레벨링 머신 1대가 있으며 길이 고정은 인코더에 의한 것이고 전단 스타일은 스톱 전단입니다.
후판 절단 라인(플레이트 CTL 기계)은 두께가 (3~12mm, 4~16mm, 5-20mm)인 강철 코일에 적합하며 완성된 시트의 너비와 길이는 고객의 실제 요구에 따라 다릅니다.


3. 플레이트 CTL 기계의 장점 및 특성:
1. 고정밀 플레이트 CTL 기계
라인 속도는 평균적으로 최대 20m/min, 4-5pcs/min 2000mm 길이의 시트가 될 수 있습니다.
레벨링 정밀도: ±1.5mm/㎡
시트 길이 정밀도: ±0.5mm/m
시트 대각선 길이 정밀도: ±1mm/m

입력 재료: CR, HR 탄소강 코일, GI, PPGI 강판.

1. MA-(3~12)×1600mm/2000mm/2500mm 후판 길이선으로 절단
플레이트 CTL 기계 스트립 두께: 3~12mm
스트립 폭: 600~1600mm, 800-2000mm, 1100-2500mm
레벨링 롤러: Φ180, 13pcs
레벨링 롤러 재질: 40Cr, HRC55-56
레벨링을 위한 전력: 132KW DC 모터 + Eurothem 590 DC 속도 제어
플레이트 CTL 기계 절단 속도: (0~20) m/min, 조정 가능
2.MA-(4-16)×1500mm/2000mm/2500mm 두께 판 길이 선으로 절단
플레이트 CTL 기계 스트립 두께: 4~16mm
지구 폭: 500~1500mm/800-2000mm/1100-2500mm
레벨링 롤러: Φ220mm, 11개
레벨링 롤러 재질: 40Cr, HRC54-55
평준화를 위한 플레이트 CTL 기계 전력: 160KW DC 모터 + Eurotherm 590 DC 속도 제어.
절단 속도: (0~20) m/min, 조정 가능
3.MA-(5-20)×1800mm/2000mm/2500mm 두꺼운 판을 길이선으로 자른다
스트립 두께: 5~20mm
플레이트 CTL 기계 스트립 폭: 800~1800mm, 1000-2000mm, 1100-2500mm
레벨링 롤러: Φ230, 9pcs
레벨링 롤러 재질: 40Cr, HRC54-55
레벨링을 위한 전력: 110KW+160KW DC 모터 + Eurothem 590 DC 속도 제어.
플레이트 CTL 기계 절단 속도: (0~20) m/min, 조정 가능
