제품 상세 정보:
|
| 상품명: | 스틸 코일 슬리팅 머신 | 두께:: | 0.3-3.0mm |
|---|---|---|---|
| 속도: | 130m/분 | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: | 18.5KW |
| 제어 시스템: | PLC 파나소닉 | 운전하다: | 체인으로 (기어 박스로 하나씩) |
| 자동성: | 반자동/자동 | 전압: | 380V 50Hz 3상 또는 사용자 주문 |
| 하이 라이트: | 15KW c&z 도리 성형 기계,1.5-3.0mm c&z 도리 성형 기계,15m/min c 채널 성형 기계 |
||
나.생산 라인 장비의 구성
1. 유압 로딩 트롤리
2. 유압 캔틸레버 디코일러
3. 코일 압착 및 풀기 장치
4. 더블 롤 핀치 및 플레이트 전단 기계
5. 전기 아이 컨트롤 루퍼 테이블
6. 좌우 포지셔닝 장치

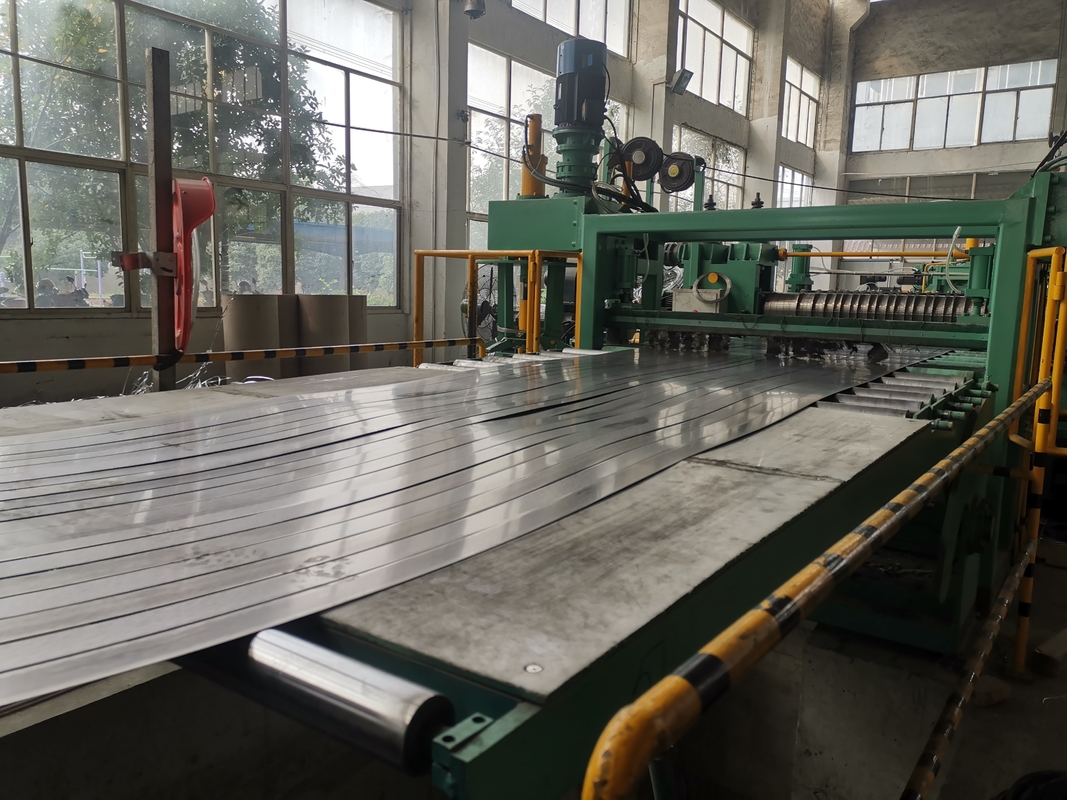

7. 슬리팅 머신
8. 스크랩 회수장치(와이어정렬 기능부착)
9. 전기 아이 컨트롤 루퍼 테이블
10. 분리장치 및 감쇠장치

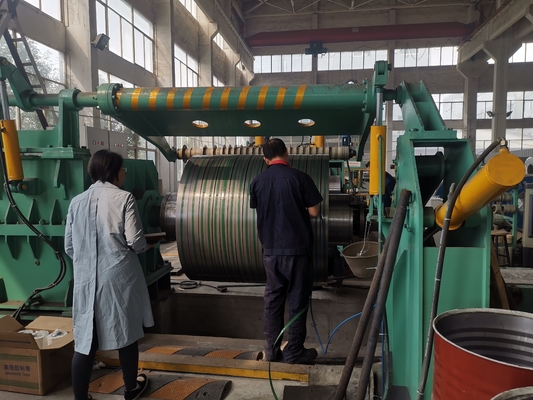

11. 유압식 리코일러
12. 하역 트롤리
13. 유압 시스템
14. 전기 시스템
얇은 시트 슬리팅 라인은 코일 스트립 두께(0.2~1)mm, (0.3-2)mm, (0.3-3)mm 및 (0.4-4)mm에 적합합니다.스트립 폭은 변경 가능하지만: 600mm.1000mm, 1250mm, 1600mm, 1800mm 등.
II.우리의 생각 슬리팅 라인에 대한 자세한 기술 데이터:
MA-(0.3～3)×1600mm 코일절단기(세르비아)
코일 재질: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
스트립 두께: (0.3-3) mm
최대스트립 폭: 1600mm
코일 ID: ≥Φ508mm
코일 외경: Φ1800mm
최대코일 무게: 20000Kgs
슬리터 모터: 75KW DC 모터
슬리터 샤프트: Ф220 x 1650mm
슬리터 샤프트의 디스크 나이프: ID220mm x OD330mm x 10mm, 6CrW2Si.
분리 디스크: ID85 x OD210mm x 6mm, 65Mn
마찰 양모 펠트를 통과하는 스트립이 나무 판 주위를 감아 장력을 제공합니다.
리코일러 블록: Ф508 x 1700mm
리코일러 모터: 90KW DC 모터
전기 제어: Eurotherm 590 DC 드라이버 캐비닛과 제어 패널.
슬리팅 속도: 최대 100m/min, 조절 가능.
III.금속 코일 슬리 터의 사양 양식:
| 모델 | 두께 | 코일 무게 | 완성된 슬릿 | 최대 슬리팅 속도 | |
| MA-1 x 600 | 0.2-1mm | 100-600mm | 최대 8T | 최소20mm | 50m/분 |
| MA-2 x 1300 | 0.3-2mm | 300-1300mm | 최대 15T | 최소25mm | 80m/분 |
| MA-3 x 1600 | 0.3-3mm | 500-1600mm | 최대 20T | 최소 25mm | 100m/분 |
| MA-4 x 1600 | 0.4-4mm | 500-1600mm | 최대 30T | 최소 30mm | 80m/분 |
| 참고: 일반 범위에 따른 참조용으로 양식의 데이터는 항상 각 고객의 특정 요구 사항에 따라 각 라인을 설계하고 제작하므로 각 고객은 당사에서 자신의 콘텐츠 라인을 구입할 수 있습니다. | |||||
