제품 상세 정보:
|
| 원료: | 열간 압연 또는 냉간 압연 강철 | 코일 폭: | 60~160mm |
|---|---|---|---|
| 코일 외경: | 맥스. Φ1600mm | 코일 안 직경: | Φ508mm |
| 코일 중량: | Max.2.5T | 재료 두께: | 둥근 파이프를 위한 0.8~2.5mm |
| 둥근 파이프 사이즈: | Φ20mm~Φ50mm * 0.8mm~2.5mm | 사각 파이프 크기: | 16×16x1.5mm, 20x20x1.8mm, 25x25x2mm, 30x30x2mm, 40x40x2mm |
| 직사각형 파이프 사이즈: | 25x50x2mm | 길이를 일으키기: | 4~10m |
| 속도를 일으키기: | 30~80m/min | ||
| 강조하다: | 32mm HF 용접 튜브 밀,4-10m HF 용접 튜브 밀,사각 튜브 밀 생산 라인 |
||
1. 상품 설명:

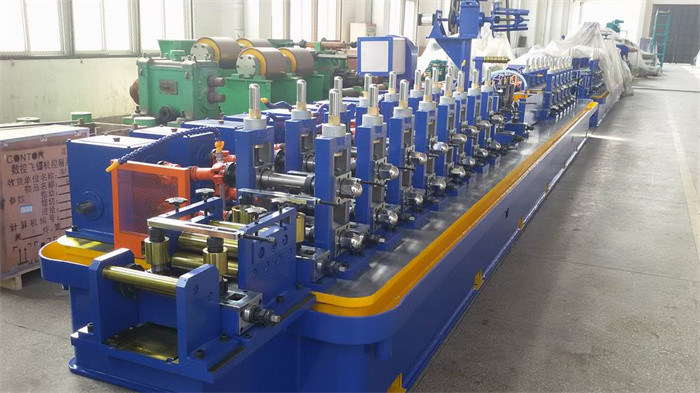

MA-32 HF 용접 파이프 제작 기계 사각 직사각형 및 기타 특수 비표준 성형 제품
2. 사양:
처리할 재료: 탄소강, 최대 용접 가능 등급의 냉간 압연된 사전 슬릿 스트립 코일.0.2% 탄소
생산 유형: 원형 튜브, 정사각형, 정사각형 및 직사각형 중공 섹션
원형 튜브 외경: 최소 114, 최대 273mm
정사각형 중공 섹션: 최소 130 x130, 최대 215 x 215 mm
직사각형 중공 섹션: 최소 80x 100, 최대 140x 200 mm
튜브 두께: 최소 3.0mm 최대 10.0mm(X70≤8mm)
성형 라인 속도: 최대 45m/min
(정사각형 및 직사각형 중공형은 측벽두께 비율에 따라 저속으로 생산)
튜브 절단 길이: 최소 4 최대 12미터
길이 정확도: ± 3mm
3. 완성된 파이프 사양:
(1) 파이프 직경 φ10~φ38mm
(2) 원형 파이프의 경우 벽 두께 0.5~2.5mm;정사각형/직사각형 파이프의 경우 0.5-1.8mm.
(3) 절단 길이 4~9m
(4) 길이 절단 정밀도: +/-3mm
성형 속도
20~100m/분
총 전력 용량
약400KW
압축 공기:
(1) 유량: 6m3/min
(2) 압력: 5~7kg/cm2
기계 세트 용 물 공급
(1) 유량: 20T/h~30T/h
(2) 예약 풀 용량: 30m3
워크샵 준비:
작업장 폭: 6m
작업장 길이: 50m
작업장 높이(천장 트레일에서 바닥까지): ≥5m
4. 기술 프로세스:
Uncoiling → 절단 및 용접 → Cage accumulator → (Feeding, Forming), (Seam guide, HF 용접, Squeezing, Deburring), 수냉, 사이징, 거친 교정 → STD Flying Saw → 검사 및 수집 → 포장 → 보관
