1.2-3.75mm 고주파 용접 튜브 밀 장비

1. 제품 설명:

MA 76 고주파 용접 파이프 밀 나선형 파이프 용접기 사전 슬릿 탄소강 CR, HR 코일

2. 소개:

이것 MA 76 고주파 용접 파이프 밀 특히 Φ32mm~Φ89mm, 벽두께 1.2~3.75mm의 구조용 파이프 및 산업용 파이프용 고주파 직선 솔기 용접 파이프를 생산합니다.최적화 설계, 최상의 재료 선택, 정확한 제작 및 롤을 통해 전체 라인에 고정밀 및 고속으로 도달할 수 있습니다.파이프 직경과 벽 두께의 적절한 범위 내에서 파이프 생산 속도를 조정할 수 있습니다.

3. 작업 과정:

Uncoiling→ Accumulating→ Leveling→ Forming→ HF 용접→ Deburring(외부) → Cooling→ Sizing→ Straightening→ Cutting→ Discharge

4.구성:

5. 기술적인 매개변수:

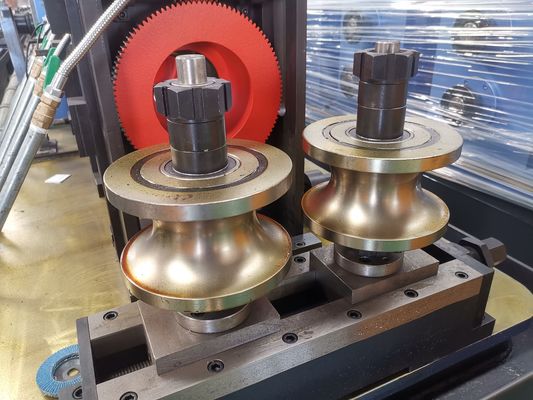

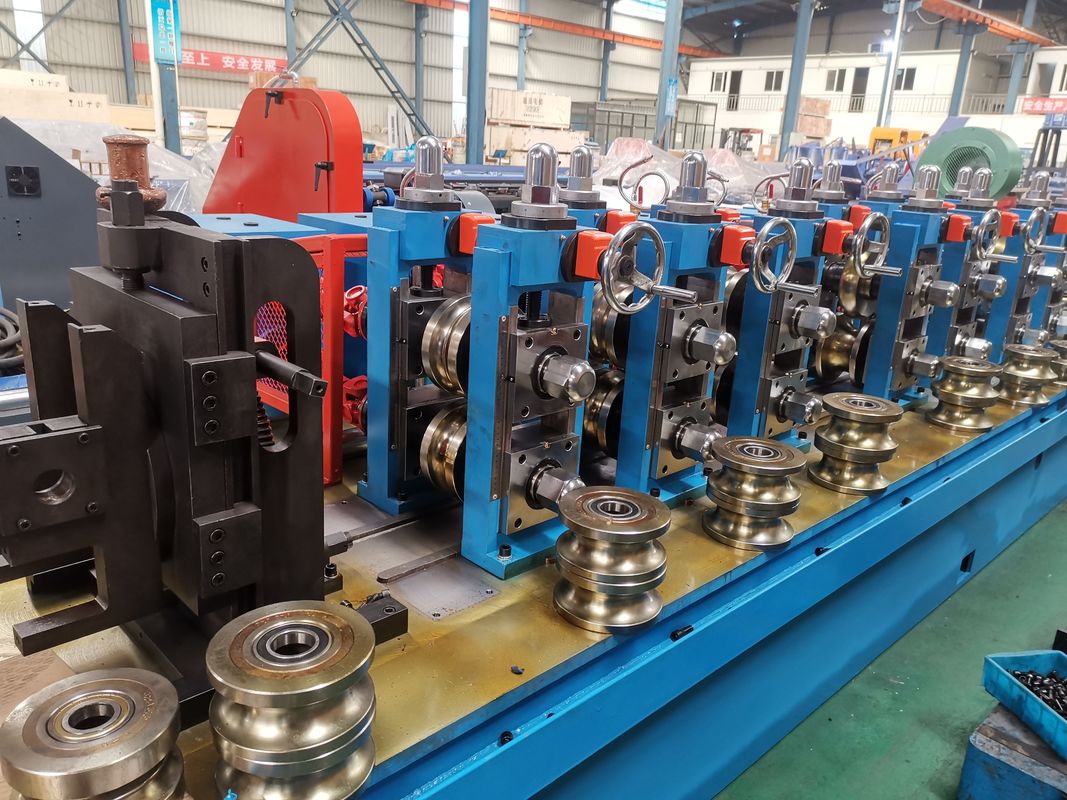

6. 참고용 사진:

7. 기술 사양:

• 처리할 재료: 탄소강, 냉간 압연, 열간 압연 사전 슬릿 스트립 코일.
• 강철 등급: 0.2% 탄소
• 제품 유형: 원형 튜브, 사각 튜브, 직사각형 튜브 및 중공 섹션
• 원형 튜브 외경: 15-63mm
• 사각 튜브: 최소 10 x10 최대 50 x 50 mm
• 직사각형 튜브: 최소 10 x 15 최대 40x 60 mm
• 튜브 두께: 최소 0.5 최대 3.25 mm
• 성형 라인 속도: 최대 100m/min(정사각형 및 직사각형 튜브는 측면 대 벽 두께 비율에 따라 낮은 속도로 생산됨)
• 튜브 절단 길이: 최소 4 최대 12미터
• 길이 정확도: ± 3mm
• 메인 드라이브 모터: DC 55kW×2
• 라인 구성:
• 더블 맨드릴 언코일러
• 전단 및 TIG 용접기
• 수평 스트립 어큐뮬레이터 / 케이지 어큐뮬레이터
• 성형, 용접, 냉각 및 사이징 섹션.
• 컴퓨터 비행 톱 컷오프.
• 런아웃 롤 테이블, 검사 테이블 수집기.
• 솔리드 스테이트 HF 유도 용접기: 150KW, 솔리드 스테이트(또는 200KW, 진공관 유형).
• 롤: 롤은 AISI D3 D2 또는 E52100에 따라 제조됩니다.
• 전기 제어 캐비닛

8. 포장

기계는 운송 중에 모든 부품이 움직이지 않고 기계 및 컨테이너의 손상을 방지하기 위해 강철 와이어와 특수 PET 스트랩으로 컨테이너 내부에 고정됩니다.

9. 보증 기간: 12개월(깨지기 쉬운 부품 제외)

10. 당사의 서비스 및 기능:

10.1 디자인:우리는 고객의 요구와 요구 사항에 따라 기계를 개발하고 deisng하는 풍부한 경험을 가진 성숙한 기술 팀을 보유하고 있습니다.
10.2이것은 매우 완벽하고 내구성이 뛰어난 장비입니다.우리는 10년 이상의 경험을 가지고 있습니다.

10.3이런 종류의 기계는 최고의 품질과 최고의 가격을 자랑합니다.그것은 정확한 측정과 쉬운 작동을 가지고 있습니다.

10.4우리는 모든 고객에게 기술 지원(판매 전, 판매 중 및 판매 후), 생산, 설치, 시운전 및 유지 보수 서비스를 제공합니다.
10.5 우리 제품은 많은 지역에 수출되었으며 고품질과 합리적인 가격으로 인해 높은 평판을 얻었습니다.
