제품 상세 정보:
|
| 코일의 재료: | 길이선으로 절단된 HR 강철 코일 | 지구 간격: | 0.3~3mm |
|---|---|---|---|
| 지구 폭: | 300~1600mm | Max.coil 중량 :: | 15000Kg |
| 전압:: | 380V 50Hz 3 단계 | 품질 보증: | 일년 |
| 하이 라이트: | 0.5mm/m CTL 라인,중간 중량 CTL 라인,2000mm 길이로 절단 및 슬리팅 머신 |
||
1. 상품의 설명

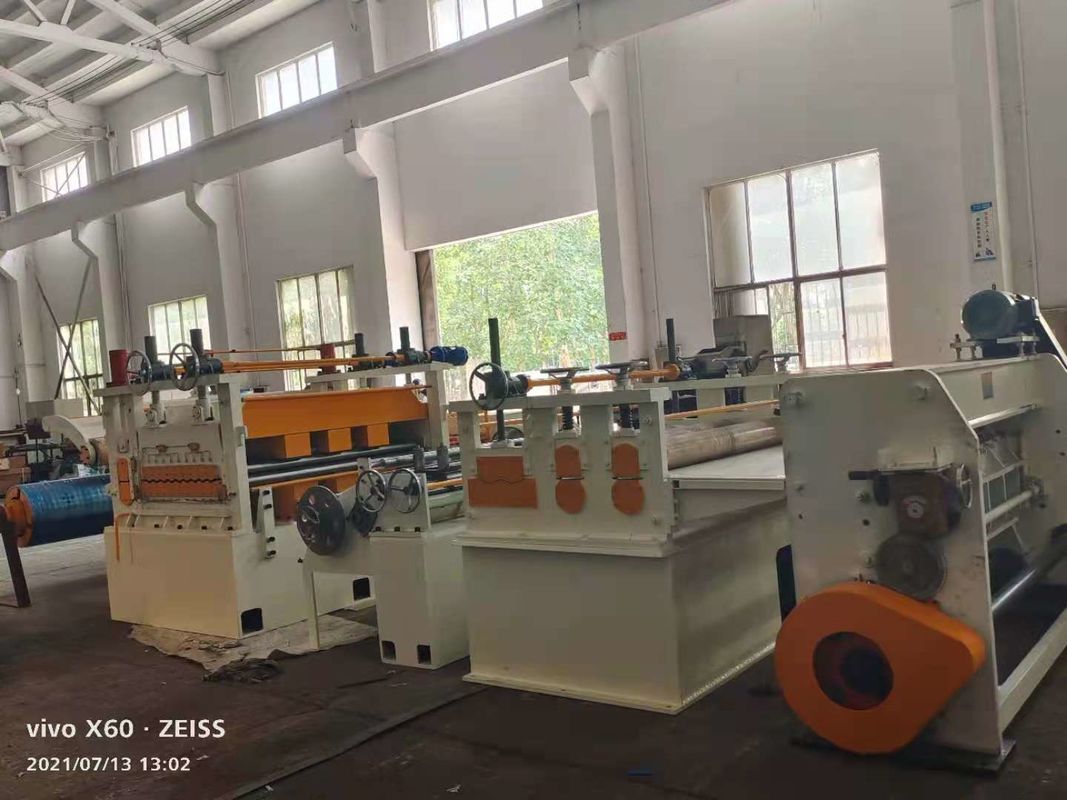

자동 로터리 시어 스태킹 라인 중간 및 두꺼운 두께 안정적인 속도와 서보 드라이브 전단으로 길이 라인으로 절단
2. 소개:
중간 후판 길이에 맞게 절단된 라인은 코일 스트립을 풀고 레벨링한 다음 평평한 스트립을 특정 길이의 시트로 전단하여 최대 라인 속도 40m/min에 대한 고객의 요청을 충족할 수 있습니다.
이 코일 CTL 라인은 특히 CR, HR 탄소강 코일, GI, PPGI 강판에 적합합니다.
플레이트 절단 라인(코일 CTL 라인)에는 DC 또는 AC 모터에 의해 구동되는 하나의 레벨링 기계가 있으며 길이 고정은 인코더에 의해, 전단 스타일은 정지 전단입니다.
중간 후판 절단선은 두께(1~6mm, 2~8mm, 3-10mm)의 강철 코일에 적합하며 완성된 시트의 너비와 길이는 고객의 실제 요구에 따라 다릅니다.
3. 이 코일 CTL 라인의 장점 및 특성:
라인 속도는 평균 30m/min, 7-8pcs/min 2000mm 길이 시트까지 가능합니다.
레벨링 정밀도: ±1mm/㎡
시트 길이 정밀도: ±0.5mm/m
시트 대각선 길이 정밀도: ±0.5mm/m
4. 주요 기술 파라미터
MA-(0.3~3)×1600mm/2000mm/2500mm 판 길이 선으로 절단
코일 재질: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
스트립 두께: (0.3-3) mm
최대스트립 폭: 1600mm
코일 ID: ≥Φ508mm
코일 외경: Φ1800mm
최대코일 무게: 20000Kgs
슬리 터 모터: 75KW DC 모터
슬리 터 샤프트: Ф220 x 1650mm
슬리터 샤프트의 디스크 나이프: ID220mm x OD330mm x 10mm, 6CrW2Si.
분리 디스크: ID85 x OD210mm x 6mm, 65Mn
마찰 양모 펠트를 통과하는 스트립이 나무 판을 감싸면서 제공하는 장력.
리코일러 블록: Ф508 x 1700mm
리코일러 모터: 90KW DC 모터
전기 제어: Eurotherm 590 DC 드라이버 캐비닛 및 제어 패널.
슬리 팅 속도: 최대 100m/min, 조정 가능.
5. 코일 CTL 라인의 세부 사양:
| 모델 | 두께 | 코일 무게 | 완성된 슬릿 | 최대 슬리팅 속도 | |
| MA-1 x 600 | 0.2-1mm | 100-600mm | 최대 8T | 최소20mm | 50m/분 |
| MA-2 x 1300 | 0.3-2mm | 300-1300mm | 최대 15T | 최소25mm | 80m/분 |
| MA-3 x 1600 | 0.3-3mm | 500-1600mm | 최대 20T | 최소 25mm | 100m/분 |
| MA-4 x 1600 | 0.4-4mm | 500-1600mm | 최대 30T | 최소 30mm | 80m/분 |
| 참고: 일반 범위에 따른 참조 형식의 데이터, 우리는 항상 각 고객의 특정 요구 사항에 따라 각 라인을 설계하고 만들므로 각 고객은 우리에게서 자신의 컨텐츠가 풍부한 라인을 구입할 수 있습니다. | |||||
