제품 상세 정보:
|
| 상품명: | 도리 성형 기계 | 두께:: | 0.3-2.0mm |
|---|---|---|---|
| 속도: | 130m/분 | 주 전원: | 18.5KW |
| 제어 시스템: | PLC 파나소닉 | 운전하다: | 모터와 기어 박스에 의해 |
| 전압: | 380V 50Hz 3상 또는 사용자 주문 | 색상: | 고객화 |
| 행렬 정밀도: | 1.0mm 이내 | ||
| 하이 라이트: | 기어 박스 드라이브 중도리 성형 기계,자동화된 중도리 성형 기계,중도리 성형 기계 15m/Min |
||

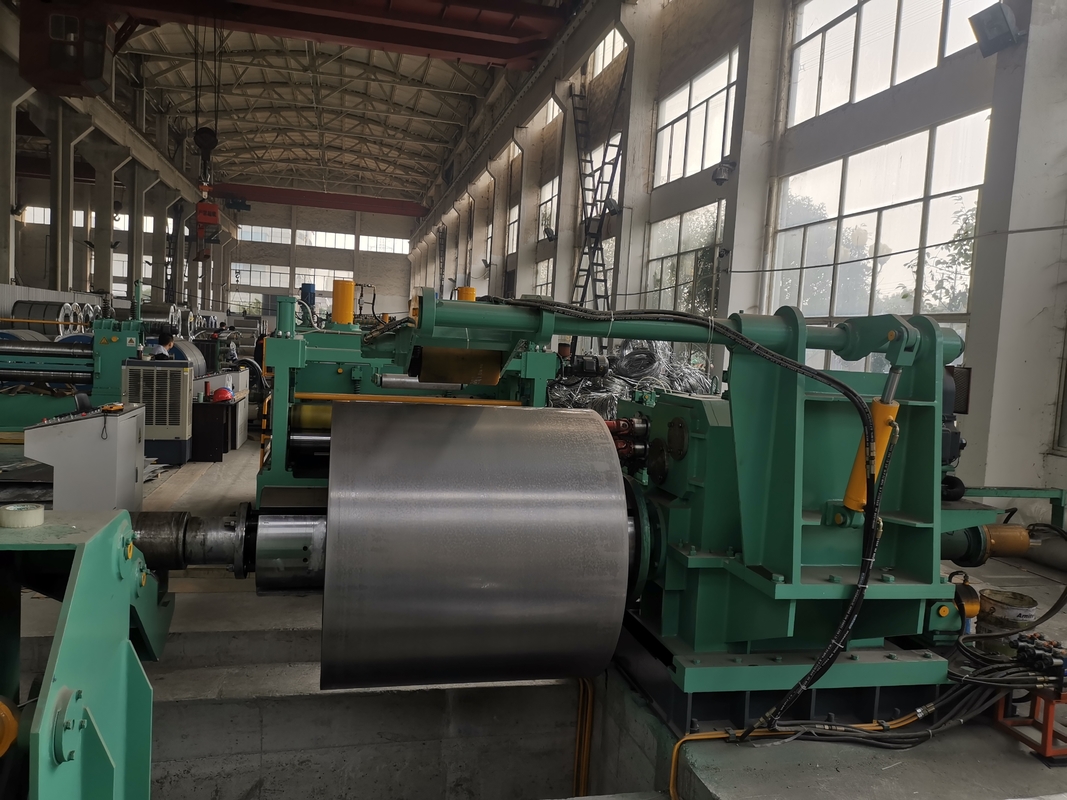

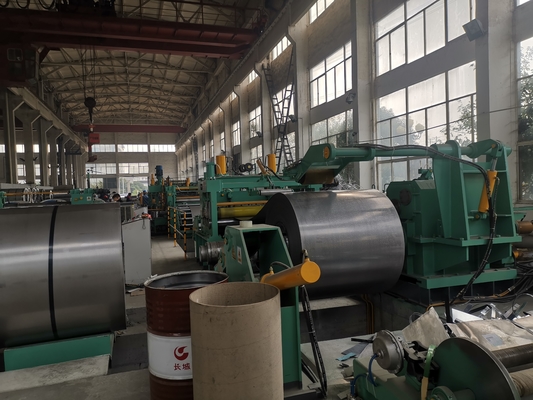

1. 생산라인 설비의 구성
1. 유압 로딩 트롤리
2. 유압 캔틸레버 디코일러
3. 코일 압착 및 풀기 장치
4. 더블 롤 핀치 및 플레이트 전단 기계
5. 전기 아이 컨트롤 루퍼 테이블
6. 좌우 포지셔닝 장치
7. 슬리팅 머신
8. 스크랩 회수장치(와이어 정리기능 포함)
9. 전기 아이 컨트롤 루퍼 테이블
10. 분리장치 및 감쇠장치
11. 유압식 리코일러
12. 하역 트롤리
13. 유압 시스템
14. 전기 시스템
2. 기술적인 매개변수:
ㅏ.적용 가능한 재료: 냉간 압연, 아연 도금 코일
비.재료 품질: 국내 표준 강철 또는 국제 표준 강철
씨.재료 두께: 0.3-3.0mm,
D. 재료 폭: 500-1250(최대)
E. 강철 코일의 내경: φ508 φ610(제조업체에서 추가한 고무 밴드)
에프.스틸 코일 외경: φ1600(Max)
g.강철 코일 중량: 15T(최대)
H. 반동의 내경: φ508
나.기계 진행 속도: 130m/분
제이.슬리팅 블레이드 샤프트 직경: φ180 재질: 40Cr
케이.세로 블레이드:ф180×ф320×10
엘.슬리팅 블레이드 재질: H13K
3. 사양:
| 모델 | 두께 | 코일 무게 | 완성된 슬릿 | 최대 슬리팅 속도 | |
| MA-1 x 600 | 0.2-1mm | 100-600mm | 최대 8T | 최소20mm | 50m/분 |
| MA-2 x 1300 | 0.3-2mm | 300-1300mm | 최대 15T | 최소25mm | 80m/분 |
| MA-3 x 1600 | 0.3-3mm | 500-1600mm | 최대 20T | 최소 25mm | 100m/분 |
| MA-4 x 1600 | 0.4-4mm | 500-1600mm | 최대 30T | 최소 30mm | 80m/분 |
| 참고: 일반 범위에 따른 참조용으로 양식의 데이터는 항상 각 고객의 특정 요구 사항에 따라 각 라인을 설계하고 제작하므로 각 고객은 당사에서 자신의 콘텐츠 라인을 구입할 수 있습니다. |
|||||
4. 포장:
기계는 강철 와이어로 컨테이너 내부에 고정되어 운송 중에 움직이지 않고 기계와 컨테이너의 모든 종류의 손상을 방지합니다.
