제품 상세 정보:
|
| 제조 설명: | Φ90×Φ400×300mm 4 롤러 거꾸로 할 수 있는 냉간압연기 | 원료: | Q235, SPCC, SS400, SPHC, 기타 등등. |
|---|---|---|---|
| 입력 두께: | ≤2mm | 폭: | 100-200MM |
| 출력 코일 지름 (inner/outer): | 요구되는 것으로서의, Φ600,Φ750/1600mm | 맥스. 전조압력: | ≤150T |
| 회전속도 (rolling speed): | V≤30m/min 냉간압연기 | 압연 라인 높이: | 850 밀리미터 |
| 보증: | 일년 | ||
| 하이 라이트: | 거꾸로 할 수 있는 냉간압연기,30m/min 냉간압연기,거꾸로 할 수 있는 냉간압연기 4 롤러 |
||
1. 4 롤러 거꾸로 할 수 있는 냉간압연기의 애플리케이션 :
4 롤러 거꾸로 할 수 있는 CRM (냉간압연기)은 입지의 고강도와 함께, 백업된 롤러에 의해 가동됩니다. 롤 시스템은 압연기를 위한 특수 베어링을 채택합니다. 긴급한 웜 기어 페어는 큰 압력과 함께, 이차적 외피 표면입니다. 그것은 중간 압연과 마무리 압연에 적합합니다. 그것은 정상적 탄소강, 합금 강, 스테인레스 강, 구리, 알루미늄, 등을 회전시키기 위한 이상적 압연기 장비입니다.
2. 4 롤러 거꾸로 할 수 있는 냉간압연기의 설치 구성도와 구조적인 특성
이 기계는 메인 모터, 속도 저감기로 구성되는 4 롤러 냉간압연기, 헬링본 기어 좌석, 유니버설 샤프트, 입지로 일한 브라켓, 전기 누름 장치입니다. 좌우 코일러, 수력 우주정거장과 DC 전기 제어와 다른 부품, 기타 등등.
.
3. 프로세서 플로우 : (참조로서)
(언로딩) device→←recoiler →← 압연기 프로세스 플랫폼 →← 포-하이 주요 압연기 →← 압연기 절차 platform→←recoiler→←loading (언로딩) 장치를 로딩하기
4. 설치 구성도 :
4.1 기계적인 장비 :
| 아니오. | 기술 | 유닛 | 수량. |

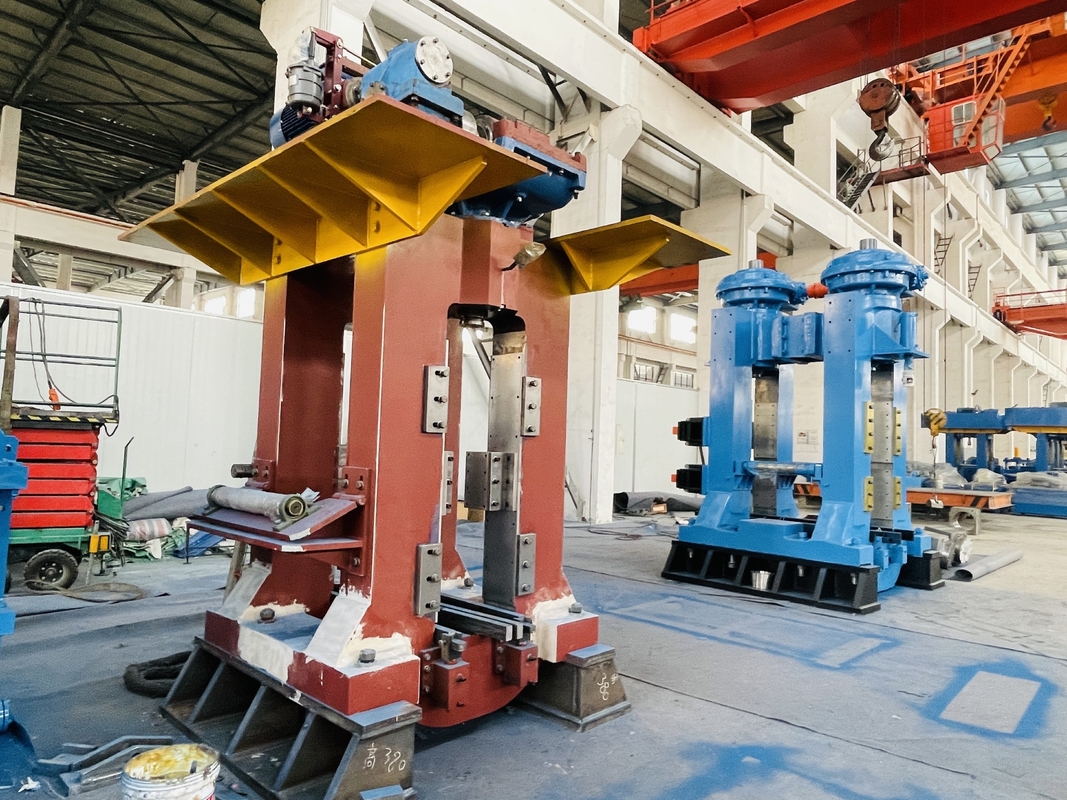

| 1 | 포-하이 주요 압연기 | 세트 | 1 |
| 2 | 전기 압하 장치 장치 | 세트 | 2 |
| 3 | 수력 균형장치 | 세트 | 1 |
| 4 | 유니버설 샤프트 | PC | 2 |
| 5 | 유니버설 샤프트 브라켓 | 세트 | 1 |
| 6 | 랙을 바꾸는 작업 롤러 | 세트 | 1 |
| 7 | 백업된 롤러의 장치를 바꾸는 유압식 로울러 | 세트 | 1 |
| 8 | 랙을 바꾸는 백업된 롤러 | 세트 | 1 |
| 9 | 앞 / 후방 제분기 처리 플랫폼 | 세트 | 2 |

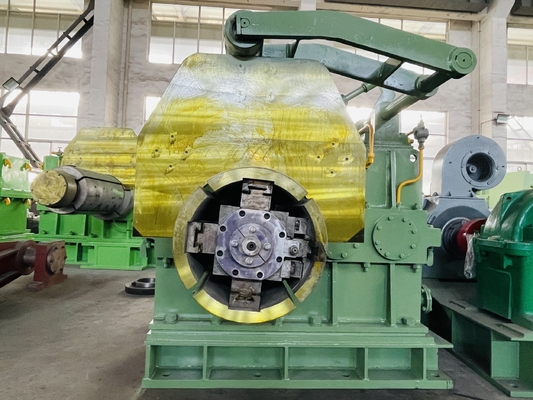

| 10 | 수압 확관 리코일러 | 세트 | 2 |
| 11 | 방전 코일 자동차 | 세트 | 2 |
| 12 | 기초 볼드 | 세트 | 1 |
4.2 전동기, 전기 제어 :
| 아니오. | 기술 | 유닛 | 수량. |
| 1 | 메인 모터 | 세트 | 1 |
| 2 | 리코일러 모터 | 세트 | 2 |
| 3 | 압하 장치 모터 | 세트 | 2 |
| 4 | 전기 제어 | 세트 | 1 |
4.3 유동적 장비 :
| 아니오. | 기술 | 유닛 | 수량. |
| 1 | (밸브 스탠드를 포함하여) 일반적 유압 시스템 | 세트 | 1 |
| 2 | (밸브 스탠드를 포함하여) 수력 스테이션을 만곡시키는 롤러 | 세트 | 1 |
| 3 | 가는 기름 윤활화 스테이션 | 세트 | 1 |
| 4 | 석유와 가스 윤활계통 | 세트 | 1 |
| 5 | 과정 윤활계통 | 세트 | 1 |
5. 기술적인 매개 변수 (선택) :
|
모델 부정. 기술적인 매개 변수 |
650 | 750 | 850 |
| 재료 | 탄소강 & 저합금강 | 탄소강 & 저합금강 | 탄소강 & 저합금강 |
| 재료 두께 (밀리미터) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| 소재 폭 (밀리미터) | 400-500 | 500-650 | 600-750 |
| 출력 두께 (밀리미터) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| 롤링 힘 (나트) | 5500 | 6500 | 7500 |
| 백업된 롤러 사이즈 (밀리미터) | Φ550×600 | Φ650×700 | Φ750×820 |
| 중간 롤러 크기 (밀리미터) | / | / | Φ300/Φ280×820 |
| 롤러 사이즈 (밀리미터로) 일하세요 | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| 드라이브 모드 | 작업 롤러에 의해 | 작업 롤러에 의해 | 작업 롤러에 의해 |
| 메인 모터 | 직류 전동기 | 직류 전동기 | 직류 전동기 |
| 환원제 | 조합식 변속함 | 조합식 변속함 | 조합식 변속함 |
| 언코일러 (선택 사양의 크기) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| 리코일러 (선택 사양의 크기) | Φ508×650 | Φ508×750 | Φ508×850 |
| 회전속도 (rolling speed) (m/min.) | 180-480 | 240-600 | 240-600 |
| 언코일러 긴장 (나트) | 30 | 35 | 45 |
| 리코일러 긴장 (나트) | 10-70 | 10-80 | 10-90 |
| 압하 장치 방법 | 기계적 / 수력 AGC | 기계적 / 수력 AGC | 기계적 / 수력 AGC |
기록 : 위에서 말한 매개 변수는 단지 참조를 위한 것입니다, 그것이 고객의 요구조건에 따라 제조될 수 있습니다.
6. 패키징
기계는 모든 부분이 운송 동안 이동하고 기계와 용기의 어떠한 약간 피해도 피하지 않을 것이라는 것을 확인하기 위해, 강선과 특별한 애완 스트랩에 의해 용기 안에서 고쳐질 것입니다.
7. 보증 기간 : 12개월이 (쉬운 깨진 부분을 배제합니다)
8. 우리의 서비스와 특징 :
8.1 디자인 : 우리는 개발하기 위한 경험과 고객에 따른 기계가 인 데이스왕이 요구한다는 것을 부유한 요구로 성숙된 기술 팀을 있습니다.
8.2 이것은 매우 완전하고 오래가는 장비입니다. 우리는 10년 경험 이상을 가집니다.
8.3 이런 종류의 기계는 최상품과 최상의 가격을 가지고 있습니다. 그것은 정확한 측정과 쉬운 작동을 가지고 있습니다.
8.4 우리는 모든 고객들에게 기술 지원 (둘다 판매 전에, 동안과 뒤에), 생산, 설치, 위임과 유지보수 서비스를 제공합니다.
8.5 우리의 제품은 많은 영역으로 보내지고 고급 품질과 합리적인 가격 때문에 높은 명성을 얻었습니다.
