Q235 SL400을 위한 정확성 스트립을 위한 550 밀리미터 4 입지 연속 냉간 압연 공장 SPHC

1. 제품 설명

Q235, SL400, SS400, SPHC를 위한 정확성 스트립을 위한 550 밀리미터 포-하이 4 입지 연속적인 냉간압연기

2. 참고 프로세스 흐름 :

언와인딩 frame→welding platform→hydraulic shear→including 수력 device→floor looper→high 전환 bracket→alignment→1# 프레임, 2# 프레임, 3# 프레임, 4# 프레임 →winding 기계.

3. 설치 구성도 :

1.재료 : (Q235, SL400, SS400, SPHC, 기타 등등을.) 손질하는 것 뒤에 뜨거운 굴려진 탄소강
2.두께 : H≤2.75mm 폭 : B≤520mm
3.두께 : H≤0.7mm, 폭 : B≤520mm
4.입력 코일 지름 (inner/outer) : 508/1500 밀리미터
5.출력 코일 지름 (inner/outer) : 508/1500 밀리미터
6, 회전속도 (rolling speed) : V≤250m/min
기록 : 위에서 말한 매개 변수는 단지 참조를 위한 것입니다, 그것이 고객의 요구조건에 따라 제조될 수 있습니다.

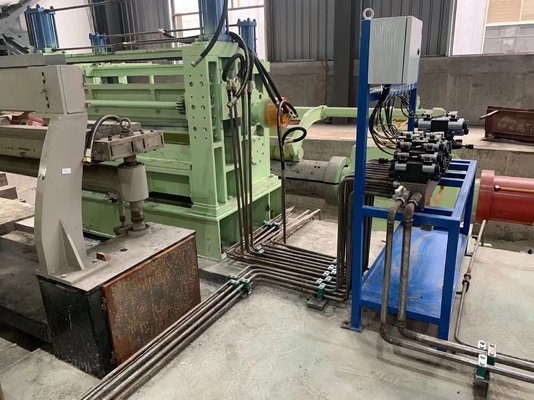

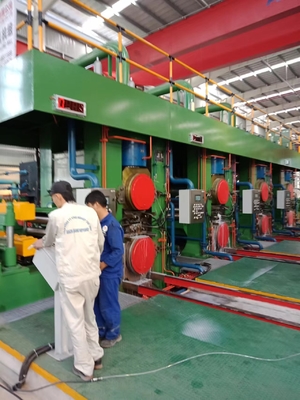

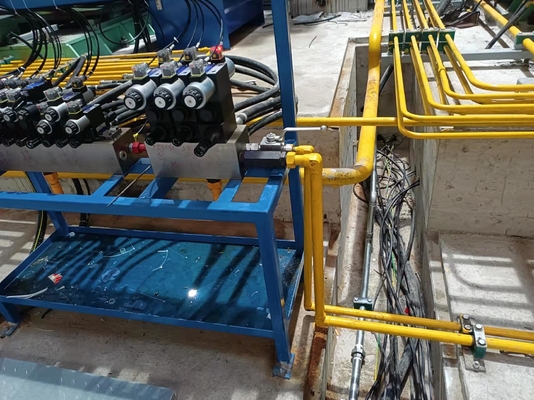

4.SGS는 사진을 조사합니다

5. 장비 목록

1. 수력 신축성 언코일러 :  한 셋트 ;

2. 유압 절단기 :                                                한 셋트 ;

3. 용접 플랫폼 (맞춤화된 용접공) :             한 셋트 ;

4. 랜딩 소재 저장 루퍼 :                        한 셋트 ;

5. (롤러 가이드와 함께) 공급 처리 플랫폼 :    한 셋트 ;

6. 포-하이 압연기의 4개 세트 :                      한 셋트 ;

(유압 절단기로) 7이지 방전용 프로세스 플랫폼 :한 셋트 ;

8. 수력 권상기 :                                한 셋트 ;

9. 전기 제어 상자 :                                     한 셋트 ;

10. 오일 스테이션을 희석하세요 :                                              한 셋트 ;

11. 수력 스테이션 :                                             한 셋트 ;

12. 굴힘 롤을 위한 수력 스테이션 :                   한 셋트 ;

13. 절차 윤활화 스테이션 (사용자의 자신의)          한 셋트 ;

14. (사용자들에 의해 맞춤화된) 4대 두께 측정 기구   4개 세트 ;

15. 석유와 주유소                                           한 셋트 ;

6. 보증 기간 : 12개월이 (쉬운 깨진 부분을 배제합니다)
