두 입지 연속 냉간 압연은 AC 원동력 480KW 지멘스 PLC로 700 밀리미터를 분쇄합니다

1. 제품 설명

지멘스 PLC와 교류 전동기 전력 480KW와 700 밀리미터 포-하이 2개 입지 연속 냉간 압연 공장

2. 참고 프로세스 흐름 :

언와인딩 frame→welding platform→hydraulic shear→including 수력 device→floor looper→high 전환 bracket→alignment→1# 프레임, 2# 프레임 →winding 기계.

3. 설치 구성도 :

1.재료 : (Q235, SL400, SS400, SPHC, 기타 등등을.) 손질하는 것 뒤에 뜨거운 굴려진 탄소강
2.엔터 두께 : Ｈ :2-3 밀리미터 폭 : B≤600mm
3.출구 두께 : Ｈ :1.0-2.0 밀리미터, 폭 : B≤600mm
4.입력 코일 지름 (inner/outer) : 508/1600 밀리미터
5.출력 코일 지름 (inner/outer) : 508/1600 밀리미터
6, 회전속도 (rolling speed) : V≤200m/min
기록 : 위에서 말한 매개 변수는 단지 참조를 위한 것입니다, 그것이 고객의 요구조건에 따라 제조될 수 있습니다.

4. 장비 목록

1. 수력 신축성 언코일러 : 한 셋트 ;

2. 유압 절단기 : 한 셋트 ;

3. 용접 플랫폼 (맞춤화된 용접공) : 한 셋트 ;

4. 랜딩 소재 저장 루퍼 : 한 셋트 ;

5. (롤러 가이드와 함께) 공급 처리 플랫폼 : 한 셋트 ;

6. 포-하이 압연기의 4개 세트 : 한 셋트 ;

(유압 절단기로) 7이지 방전용 프로세스 플랫폼 :한 셋트 ;

8. 수력 권상기 : 한 셋트 ;

9. 전기 제어 상자 : 한 셋트 ;

10. 오일 스테이션을 희석하세요 : 한 셋트 ;

11. 수력 스테이션 : 한 셋트 ;

12. 굴힘 롤을 위한 수력 스테이션 : 한 셋트 ;

13. (사용자의 자신의) 한 셋트 절차 윤활화 스테이션 ;

14. 네 두께 측정 기구 (사용자들에 의해 맞춤화되) 2 집합 ;

15. 한 셋트 원유와 가스 주유소 ;

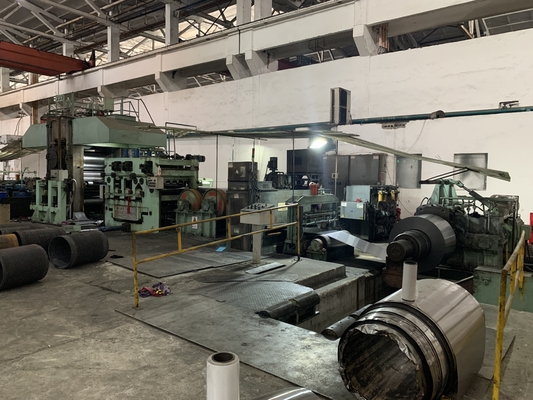

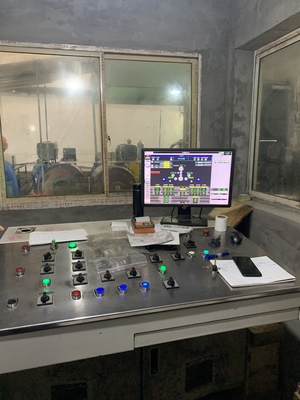

5.사용자 지역 워크샵 사진을 설치하세요

6.전체 라인 파워 목록

7.애프터 서비스

1) 협력은 설비 도입, 위임과 검사용 생산, 기타 등등의 전체 과정에게 기술적 지침을 제공하고, 최상 상태에 장비 성능과 매개 변수를 맞출 것입니다.

2) 장비의 보증 기간은 디버깅에 대한 수락 뒤에 일년일 것입니다 (착용부와 작전과 요구자의 사용 이유를 제외하고).

3) 장비의 사용 동안, 요구자가 장비를 수리하기 위해 공급자를 필요로 하면, 공급자는 2 일 후 이내에 서비스를 위한 사이트에 대한 인력에게 요구자로부터의 공지를 보낼 것입니다. 보증 기간 동안, 공급자는 장비의 품질 문제에 의해 초래된 비용에 책임이 있을 것입니다. 요구자의 착용부와 비정상인 작동에 의해 초래된 피해의 경우에, 업체는 비용과 인건비를 고발할 것입니다.
