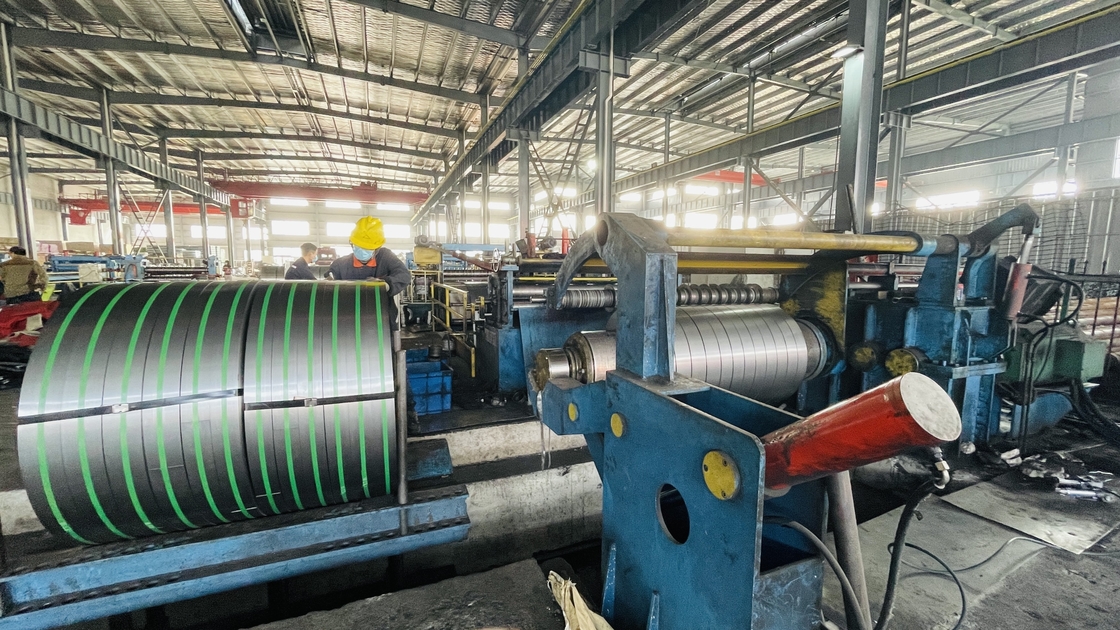

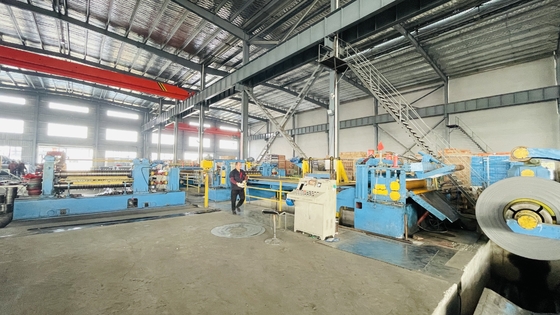

민 라인 고속도 30m /를 길게 베는 1800 밀리미터 자동 강철 시트

0 자동 강철 시트 틈새선 고속도 슬리팅 머신

1. 도입 :


자동 강철 시트 슬리팅은 안정하게 속도가 늘어 세우고, PLC 5에 의해 무거운 유형 수력 디코일러와 로라 교정을 제어했습니다. 또한 금속 코일 슬리터로 불린 이 후판 틈새선은 작은 아기 코일 안으로 두꺼운 철판 마스터 코일을 길게 벨 수 있습니다. 두꺼운 코일 틈새선은 다음으로 구성됩니다 : 코일 장하 자동차와 두배 맨드릴 큰 짐 언코일러, 포털 방식 코일-헤드 가이드, 기자와 부삽 장비, 더블 롤러 핀칭 공급 장치, 다섯 롤러 균등기, 단부 절단기, 롤 테이블, 중심 얼라이너, 디스크 슬리터, 스크랩 실패, 구멍 축적자, pre-separator& 텐셔너, 포털 방식 코일 분리대와 압착기, 리코일러, 코일 언로딩 자동차, 유압 제어와 전기 제어.

두꺼운 시트 틈새선 (금속 코일 슬리터)의 다른 모델들의 능력 :
스트립 두께 : (3~12) 밀리미터, (4-16)MM, (5~20) 밀리미터 ;
스트립폭 : 500-1800mm, 800~2000mm 또는 1000~2200mm.

2. 코일 슬리팅 머신의 세부 사양 :

2.1. MA-(3-12)×1800mm 시트 틈새선
코일의 재료 : HR / CR 탄소강, 아연 도금판, 빛깔 강철판 기타 등등.
금속 코일 슬리터 스트립 두께 : (3~12) 밀리미터
코일 슬리팅 머신 스트립폭 : 500~1800mm
Max.coil 중량 : 35000kgs

수평화 롤러와 팽팽하게 만든 롤러의 지름 : Φ210
슬리터 샤프트의 금속 코일 슬리터 지름 : Φ300
디스크 커터들 : 6CrW2Si, HRC56' ~58', OD500mm Ｘ ID300mm Ｘ T25mm.
리코일러 블록의 지름 : Φ610mm
분리 디스크 : 65Mn, OD250 Ｘ ID95 Ｘ T10/20mm
슬리터와 리코일러를 위한 코일 슬리팅 머신 직류 전동기 : 160KW, 200KW.
금속 코일 슬리터 속도 : (0~30) 조정할 수 있는 분 Ｍ /

2.2. MA-(4-16)×2200mm 시트 틈새선
코일의 재료 : Q235, 아연 도금판, 빛깔 강철판 기타 등등과 같은 HR / CR 탄소강
스트립 두께 : (4~16) 밀리미터
금속 코일 슬리터 스트립폭 : 800~2200mm
코일 슬리팅 머신 Max.coil 중량 : 40000kgs

수평화 롤러와 팽팽하게 만든 롤러의 지름 : Φ230
슬리터 샤프트의 지름 : Φ360
금속 코일 슬리터 디스크 커터들 : 6CrW2Si, HRC54' ~56', OD600mm Ｘ ID360mm Ｘ T50mm.
리코일러 블록의 지름 : Φ760mm
코일 슬리팅 머신 분리 디스크 : 65Mn, OD250 Ｘ ID110 Ｘ T10/20mm
슬리터와 리코일러를 위한 직류 전동기 : 200KW, 250KW.
슬리팅 속도 : (0~30) 조정할 수 있는 분 Ｍ /

2.3. MA-(5-20)×2000mm 시트 틈새선 :
코일의 재료 : Q235, 아연 도금판, 빛깔 강철판 기타 등등과 같은 HR / CR 탄소강
금속 코일 슬리터 스트립 두께 : (5~20) 밀리미터
스트립폭 : 800~2000mm
Max.coil 중량 : 40000kgs

수평화 롤러와 팽팽하게 만든 롤러의 지름 : Φ260
슬리터 샤프트의 금속 코일 슬리터 지름 : Φ420
코일 슬리팅 머신 디스크 커터들 : 6CrW2Si, HRC54' ~56', OD650mm Ｘ ID420mm Ｘ T50mm.
리코일러 블록의 지름 : Φ800mm
분리 디스크 : 65Mn, OD250 Ｘ ID110 Ｘ T10/20mm
슬리터와 리코일러를 위한 직류 전동기 : 280KW, 315KW.
코일 슬리팅 머신 슬리팅 속도 : (0~20) 조정할 수 있는 분 Ｍ /

3. 금속 코일 슬리터의 상술 :
