제품 상세 정보:
|
| 제조 설명: | 700 밀리미터 포-하이 반전 냉간압연기 | 원료: | Q235, SPCC, SS400, SPHC, 기타 등등. |
|---|---|---|---|
| 입력 두께: | H≤4.0mm | 폭: | B≤625mm |
| 출력 두께: | H≥0.8mm | 맥스. 코일 중량: | 요구되는 것으로서의, 10t |
| 입력 코일 지름 (inner/outer): | 요구되는 것으로서의, Φ600,Φ750/1600mm | 출력 코일 지름 (inner/outer): | 요구되는 것으로서의, Φ600,Φ750/1600mm |
| 맥스. 전조압력: | 550t | 회전 속도: | V≤150m/min |
| 압연 라인 높이: | 850mm | 보증: | 일년 |
| 하이 라이트: | SPHC 4Hi 가역 냉간 압연기,700mm 4Hi 가역 냉간 압연기,Q235 냉간 압연기 |
||
1. 제품 설명

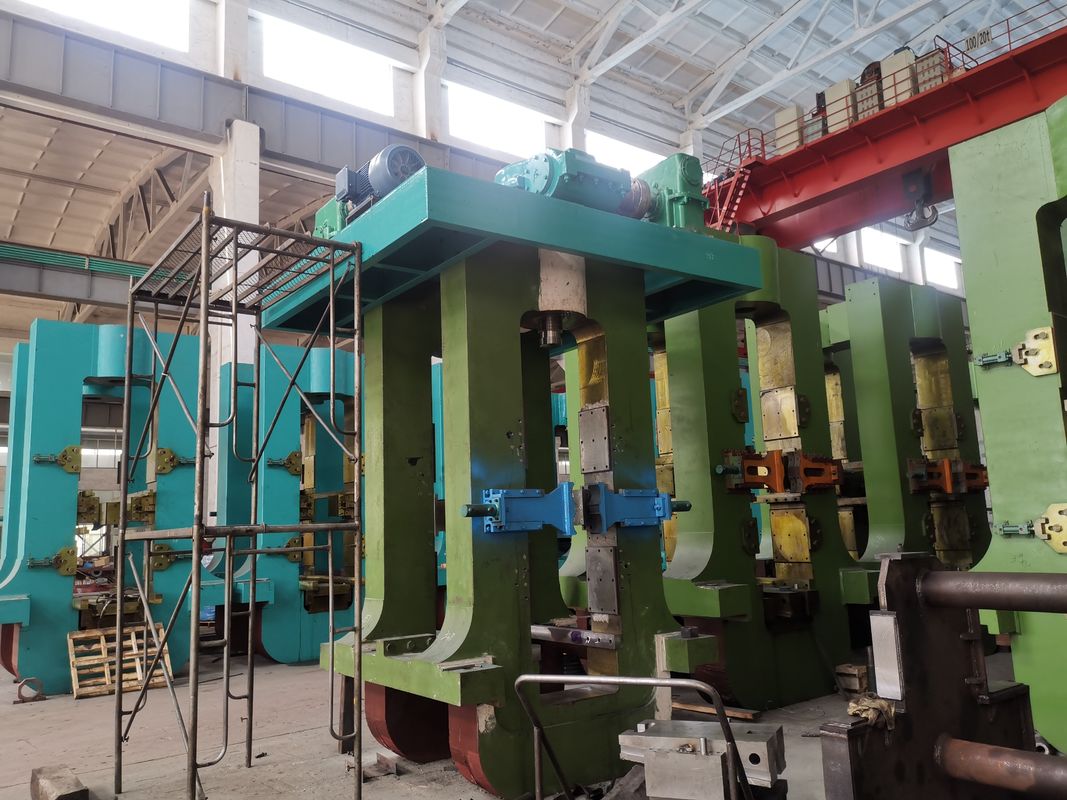

700mm 4상 가역 냉간 압연기 Q235, SPCC, SS400, SPHC 롤러 Φ185×700/Φ580×670mm
2. 주요 기능
그것은 고정밀 및 우수한 성능의 일반 탄소강, 스테인리스 강 및 저 합금강의 가역 압연에 사용됩니다.
.
3. 프로세스 흐름: (참고용)
로딩(언로딩) 장치→←리코일러 →← 압연기 공정 플랫폼 →← 4단 메인 압연기 →← 압연기 공정 플랫폼→←리코일러→←로딩(언로딩) 장치
4. 장비 구성:
4.1 기계 장비:
| 아니요. | 설명 | 단위 | 수량 |
| 1 | 4단 메인 압연기 | 세트 | 1 |
| 2 | 전기 스크류다운 장치 | 세트 | 2 |
| 삼 | 유압 밸런싱 장치 | 세트 | 1 |
| 4 | 유니버설 샤프트 | PC | 2 |
| 5 | 범용 샤프트 브래킷 | 세트 | 1 |
| 6 | 작업 롤러 교환 랙 | 세트 | 1 |
| 7 | 백업 롤러의 유압 롤러 교환 장치 | 세트 | 1 |
| 8 | 백업 롤러 교환 랙 | 세트 | 1 |
| 9 | 전방/후방 밀링 공정 플랫폼 | 세트 | 2 |
| 10 | 유압 팽창 리코일러 | 세트 | 2 |
| 11 | 방전코일카 | 세트 | 2 |
| 12 | 기초 볼트 | 세트 | 1 |
4.2 전기 모터, 전기 제어:
| 아니요. | 설명 | 단위 | 수량 |
| 1 | 메인 모터 | 세트 | 1 |
| 2 | 리코일러 모터 | 세트 | 2 |
| 삼 | 스크류다운 모터 | 세트 | 2 |
| 4 | 전기 제어 | 세트 | 1 |
4.3 유체 장비:
| 아니요. | 설명 | 단위 | 수량 |
| 1 | 일반 유압 시스템(밸브 스탠드 포함) | 세트 | 1 |
| 2 | 롤러 벤딩 유압 스테이션(밸브 스탠드 포함) | 세트 | 1 |
| 삼 | 얇은 오일 윤활 스테이션 | 세트 | 1 |
| 4 | 오일 및 가스 윤활 시스템 | 세트 | 1 |
| 5 | 공정 윤활 시스템 | 세트 | 1 |
5. 기술 매개변수(옵션):
|
모델 번호 기술적인 매개변수 |
650 | 750 | 850 |
| 재료 | 탄소강 및 저합금강 | 탄소강 및 저합금강 | 탄소강 및 저합금강 |
| 재료 두께(mm) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| 재료 폭(mm) | 400-500 | 500-650 | 600-750 |
| 출력 두께(mm) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| 롤링 포스(KN) | 5500 | 6500 | 7500 |
| 백업 롤러 크기(mm) | Φ550×600 | Φ650×700 | Φ750×820 |
| 중간 롤러 크기(mm) | / | / | Φ300/Φ280×820 |
| 작업 롤러 크기(mm) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| 드라이브 모드 | 작업 롤러로 | 작업 롤러로 | 작업 롤러로 |
| 메인 모터 | DC 모터 | DC 모터 | DC 모터 |
| 감속기 | 결합 기어 박스 | 결합 기어 박스 | 결합 기어 박스 |
| 언코일러(옵션 사이즈) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| 리코일러(옵션 사이즈) | Φ508×650 | Φ508×750 | Φ508×850 |
| 회전 속도(m/min.) | 180-480 | 240-600 | 240-600 |
| 언코일러 장력(KN) | 30 | 35 | 45 |
| 리코일러 장력(KN) | 10-70 | 10-80 | 10-90 |
| 스크류다운 방식 | 기계/유압 AGC | 기계/유압 AGC | 기계/유압 AGC |
참고: 위의 매개변수는 참고용이며 고객의 요구 사항에 따라 제조할 수 있습니다.
6. 포장
기계는 강선 및 특수에 의해 컨테이너 내부에 고정됩니다.PET 스트랩, 운송 중 모든 부품이 움직이지 않도록 하고 기계 및 컨테이너의 손상을 방지합니다.
7. 보증 기간: 12개월(깨지기 쉬운 부품 제외)
8. 우리의 서비스 및 기능:
8.1 디자인:우리는 고객의 요구와 요구 사항에 따라 기계를 개발하고 deisng하는 풍부한 경험을 가진 성숙한 기술 팀을 보유하고 있습니다.
8.2이것은 매우 완벽하고 내구성이 뛰어난 장비입니다.우리는 10년 이상의 경험을 가지고 있습니다.
8.3이런 종류의 기계는 최고의 품질과 최고의 가격을 자랑합니다.그것은 정확한 측정과 쉬운 작동을 가지고 있습니다.
8.4우리는 모든 고객에게 기술 지원(판매 전, 판매 중 및 판매 후), 생산, 설치, 시운전 및 유지 보수 서비스를 제공합니다.
8.5 우리의 제품은 많은 지역에 수출되었으며 고품질과 합리적인 가격으로 높은 평판을 얻었습니다.
